Restaurering af JBL L112 højttalere

Klar til start:

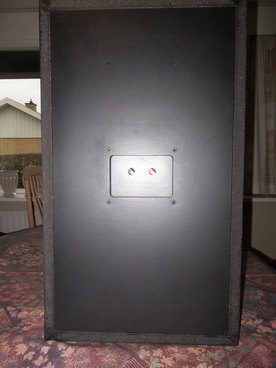

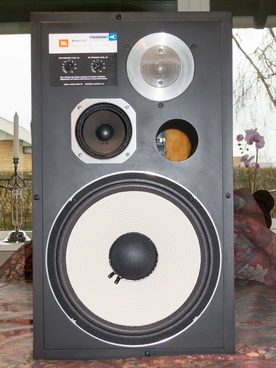

Front og bagside af mine JBL L112'ere, inden jeg gik igang med at skille dem ad. Bemærk at man kan ane delefiltret igennem basrefleksporten.

Først vil jeg lige benytte lejligheden til at sige Mange Tak til Troels Gravesen med hensyn til råd og vejledning inden jeg gik igang.
- uden dette havde jeg ikke startet projektet og var derved gået glip af den super gode lyd som blev resultatet (se længere nede for detaljer).

Opdatering af delefilter:

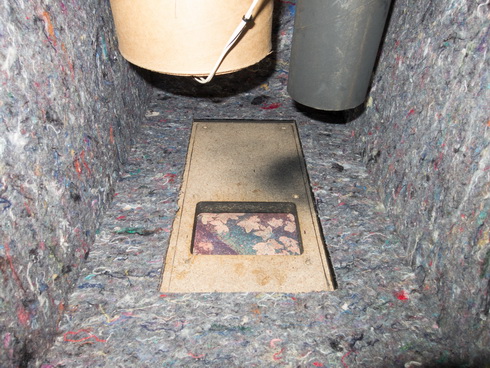

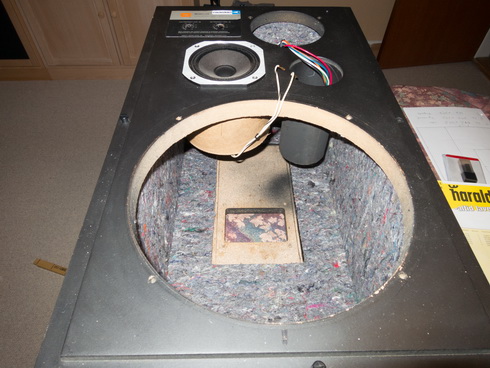

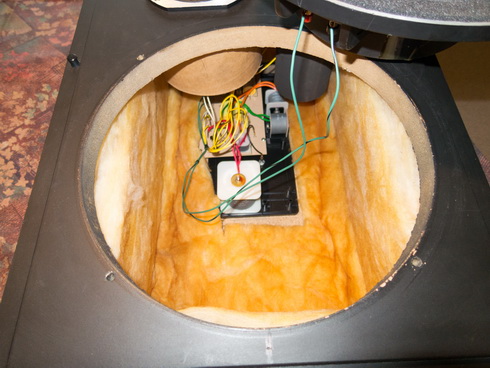

Venstre: Bassen er afmonteret og man kan kigge direkte ned til delefiltret og det tynde glasuld der er brugt til dæmpemateriale.

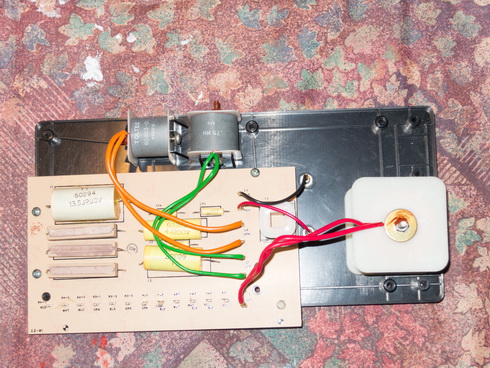

Højre: Her er delefiltret med terminaler og plasticvæg.

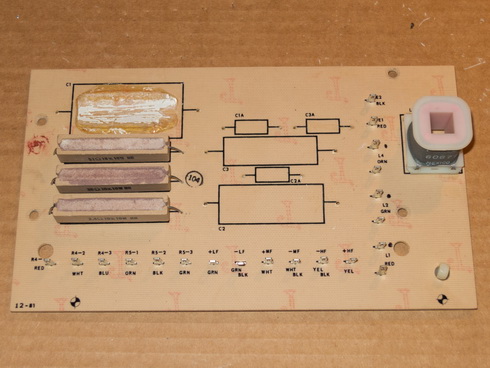

Venstre: Delefiltret er afmonteret plasticpladen og de spoler der sad der.

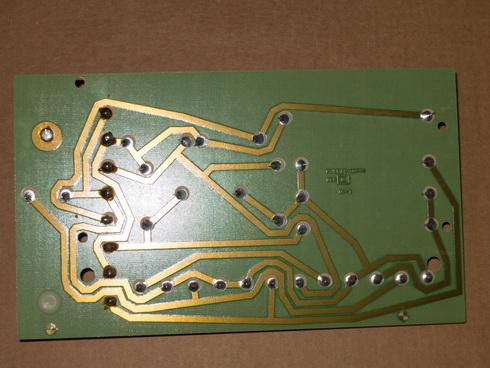

Højre: bagsiden af delefiltret.

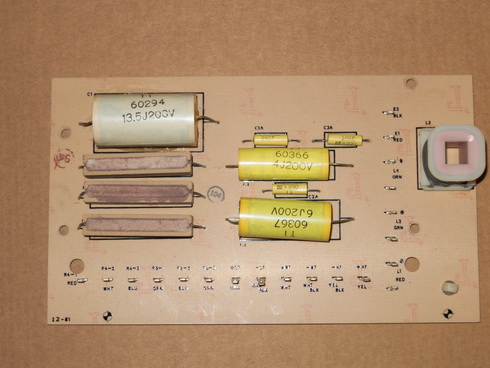

Venstre: Kondensatorerne er nu afmonteret.

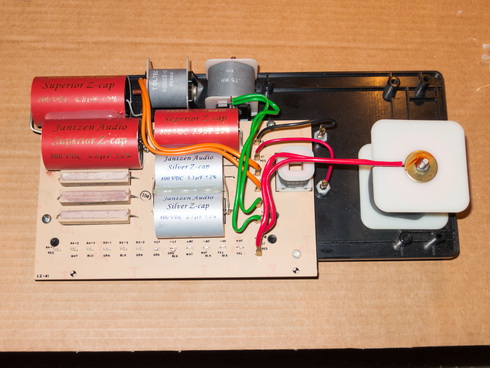

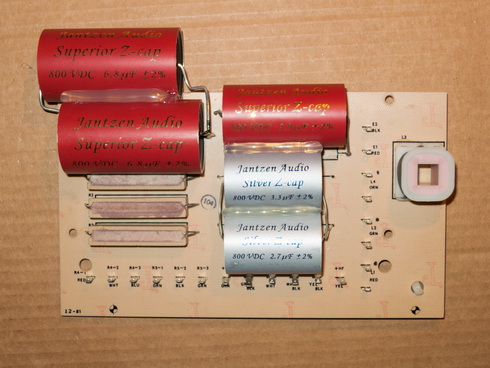

Højre: De nye Jantzen kondensatorer er monteret efter en del tilpasning, for at de kunne være der.
Jeg købte kondensatorerne hos LautsprecherShop.de som blev en blanding af Z-Superior og Z-Silver ift hvad der var tilgængeligt..

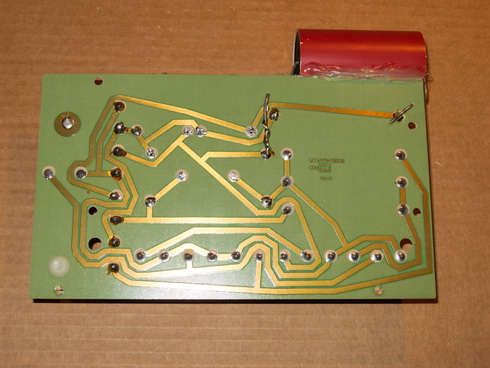

Venstre: Bagsiden af delefiltret efter de nye Jantzen kondensatorer er monteret.
Højre: Så er delefiltret igen monteret på plasticpladen. Spoler og terminaler er genforbundet .

Opdatering af kabinettet:

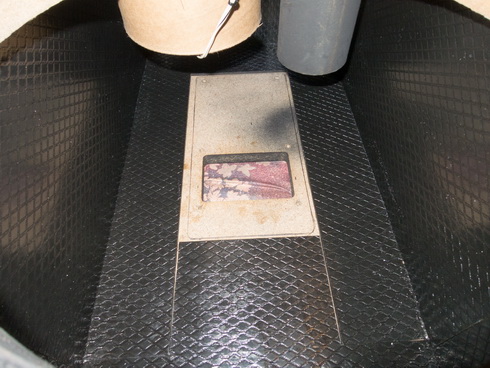

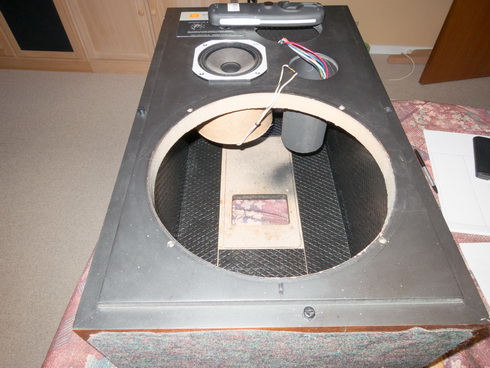

Venstre: Efter kabinettet er blevet renset for gammel lim (puha et slid), så har jeg monteret 4mm bitumen (blygummi) for at stabilisere og øge vægten af vægene i kabinettet og derved minimere resonans.
Højre: Lidt flere detaljer af bitumen belægningen. Bitumen pladerne er købt hos T Hansen.

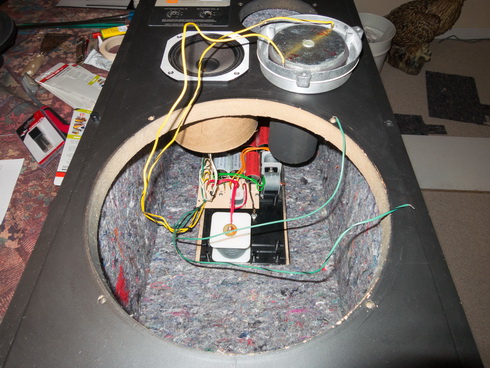

Venstre: Bitumen belægningen reflekterer lyden, så jeg har derefter belagt med ca 10 mm filt (2 lag) til at dæmpe lyden inde i kabinettet .
Højre: Lidt flere detaljer af filt belægningen. Filten er købt hos Harald Nyborg.

Venstre: Delefiltret er igen monteret i højttaleren efter dæmpningsmaterialet er udskiftet.

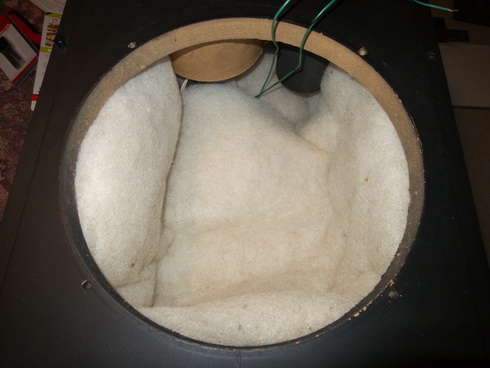

Højre: Til sidst blev der fyld op med MDM-3 dæmpevat, for at undgå stående bølger inde i kabinettet. Det blev købt hos DiscoNetto.dk
Der sluttes af med at genmontere bas og diskant enheden. Voila, så er et styk JBL L112 blevet restaureret - så mangler jeg bare den anden :-).

Placering i reolsystemet og minimering af "boom effekten".:

En sidste ting, var at dæmpe "boom effekten" af at højttalerne står inde i reolsystemet. Det kunne gøres med almindelig skumgummi,
hvor jeg dog valgte industriudgaven for at få den mørkegrå farve. Skumgummiet blev købt hos Skumfabrikken.

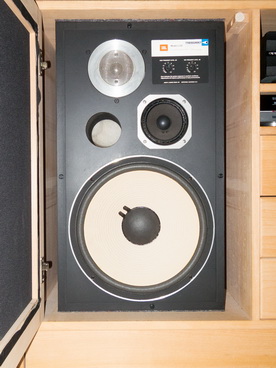

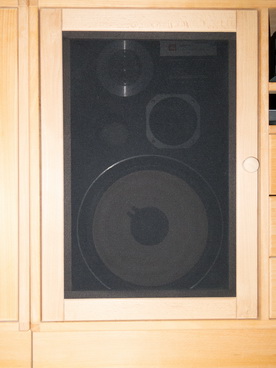

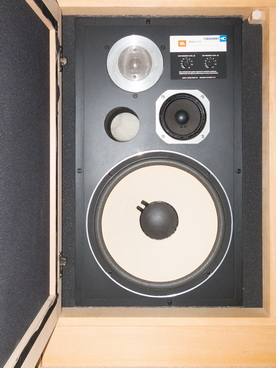

Venstre: Først et billede af de flotte låger jeg har fået lavet med højttalerstof, der passer med resten af reolen.
Højre: Her med lågen åben, hvor mellemrummene er meget tydelige. Det er disse mellemrum der giver "boom effekten".

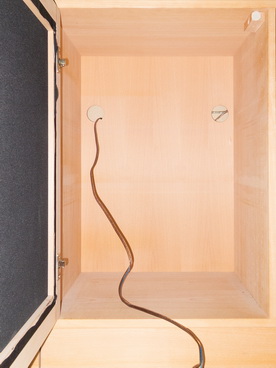

Venstre: Rummet uden højttaler i.
Højre: Den bagerste 60 mm skumgummi plade er monteret.

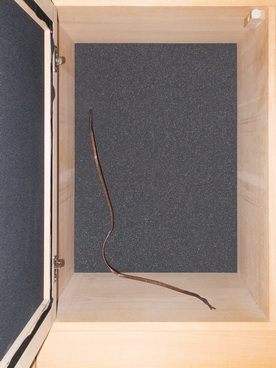

Jeg brugte en strikkepind til at lave hullet og så tape ledningen på inden jeg hev den igennem skumgummiet.

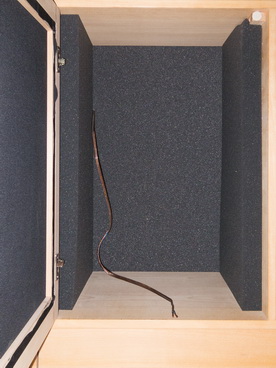

Venstre: Så er de to 43 mm skumgummi plader også sat ind.
Højre: Færdigt resultat - nu med meget bedre lyd end da jeg startede :-D

Resultatet:

Jeg har minimeret "boom effekten" og fået en langt mere stram og kontant bas. Desuden har jeg fået en meget mere detaljeret mellemtone og diskant, hvor det virker som om jeg har fjernet et gardin foran dem - jeg havde heldigvis muligheden for at lytte til en der var renoveret samtidig med at den anden ikke var det, hvilket var en stor oplevelse da jeg virkelig kunne høre stor forskel.

Nu kan jeg så bare side og nyde den gode lyd :-)




Lidt tekniske detaljer:

Anvendte materialer:

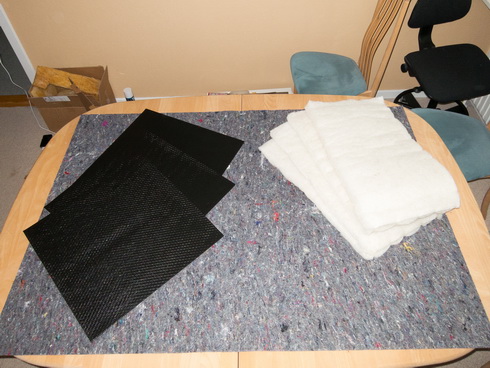

Venstre: Her et samlet overblik over hvor meget der blev brugt inde i hver højttaler.

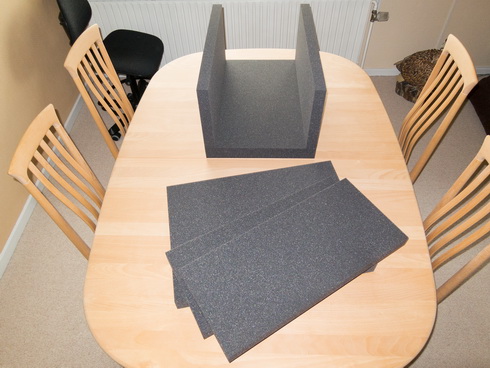

Højre: Så meget industriskumgummi skulle der bruges.

Målinger:

Jeg fik gennemført nogle målinger inden og efter restaureringen vha PC programmet TrueRTA, en målemikrofon og en USB mixer.
TrueRTA sendte et liniært sweep fra PC'ens lydudgang til forstærkerens indgang. Signalet blev forstærket (direkte uden om equlizer)
og sendt ud gennem JBL'erne. Målemikrofonen, som sad på et stativ i rigtig lytteafstand og højde, opfangede signalet og sendte det
via USB mixeren tilbage til TrueRTA programmet.

Derfor er nedenstående målinger et udtryk for den oplevede lyd i rummet, med alle de indfluenter der nu engang er tilstede i stuen.


Ovenfor: Målinger af frekvensrespone fra et liniært sweep inden jeg gik igang med restaureringen.
Det man kan se er, at der i det bas området er nogle vilde udslag der er et resultat af de resonansfrekvenser der er opstået mellem
høttaler og det ekstra kabinet som reolen udgjorde. Derudover er der nogle relativt store udsving i mellemtone og diskant på op til 20dB,
samt en kraftig afrulning af diskanten fra 15-20kHz.

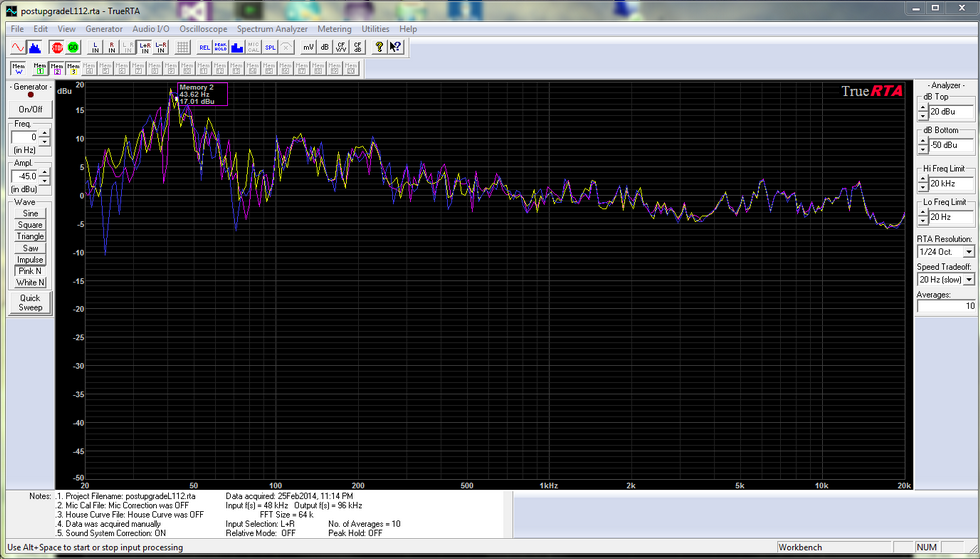

Nedenfor: Målinger af frekvensrespone fra et liniært sweep efter restaureringen.
Mellemtone og diskant har meget mindre udsving og minder væsentligt mere om et liniært sweep.
Bassen har ikke længere de destruktive resonanser, men har stadig et vist boost ift til resten af sweepet. Dette passer med en stående bølge
hra højttaler til bagvæg, da jeg kun har 4 meter på den led af stuen.
Alt i alt et super lækkert resultat efter to hele weekenders indsats og materialeforbrug på ca. 3.000,-.
